教程： 轉換制作雙色3D打印模型
文章導讀：

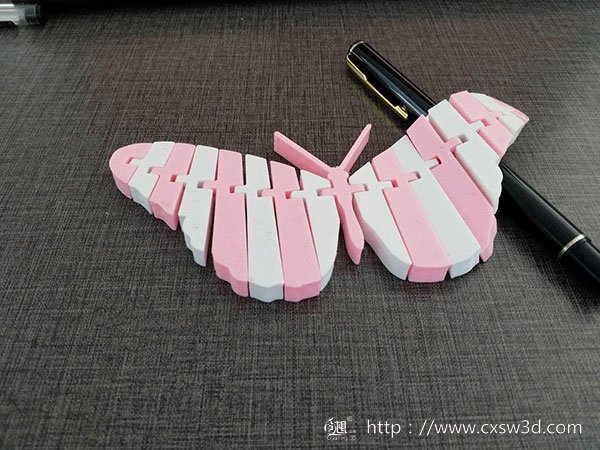

近期，創想三維自主設計的單噴雙色3D打印方案取得突破，經過嚴格的綜合測試后，已應用在最近發布的CR-5S上，精度和可靠性非常出色。而在不久之后，創想三維還將會推出一款全新3D打印機，除了采用最新雙色方案，另有諸多改進和創新，將會是創想三維2018年又一重磅新品。雙色3D打印機使用的模型，與普通模型大同小異，但很多朋友可能還不熟悉，本期教程小編就分享下如何將普通模型轉換成雙色。
近期，創想三維自主設計的單噴雙色3D打印方案取得突破，經過嚴格的綜合測試后，已應用在最近發布的CR-5S上，精度和可靠性非常出色。而在不久之后，創想三維還將會推出一款全新3D打印機，除了采用最新雙色方案，另有諸多改進和創新，將會是創想三維2018年又一重磅新品。雙色3D打印機使用的模型，與普通模型大同小異，但很多朋友可能還不熟悉，本期教程小編就分享下如何將普通模型轉換成雙色。
一、小錦囊：
1.借助magics軟件。
2.本次教程主要教的是整體轉零件、布爾運算

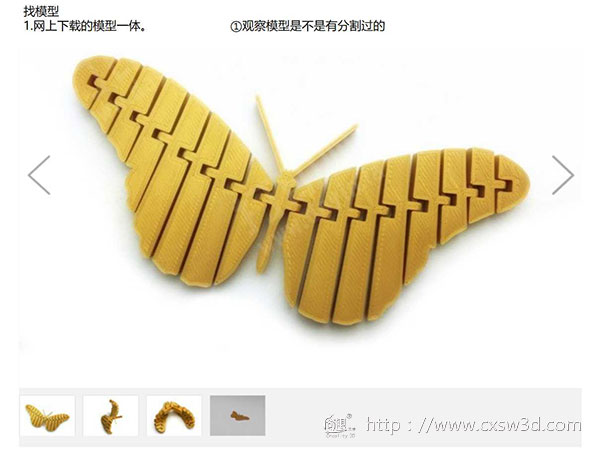

第一步：
找模型
1.網上下載的模型一體。①觀察模型是不是有分割過的

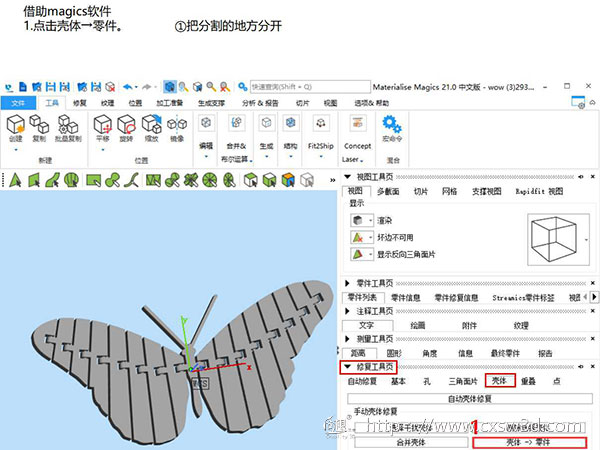

第二步：
借助magics軟件
1.點擊殼體→零件。①把分割的地方分開

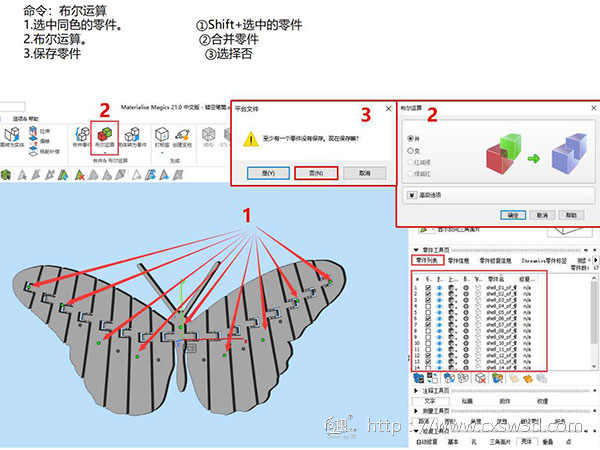

第三步：
命令：布爾運算
1.選中同色的零件。①Shift+選中的零件
2.布爾運算。②合并零件
3.保存零件③選擇否

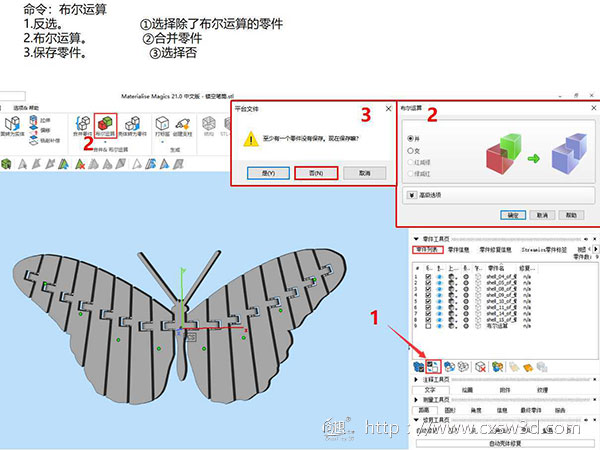

第四步：
命令：布爾運算
1.反選。①選擇除了布爾運算的零件
2.布爾運算。②合并零件
3.保存零件。③選擇否

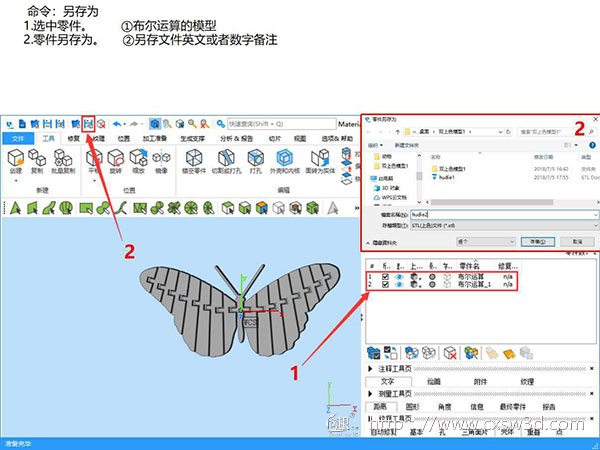

第五步：
命令：另存為
1.選中零件。①布爾運算的模型
2.零件另存為。②另存文件英文或者數字備注

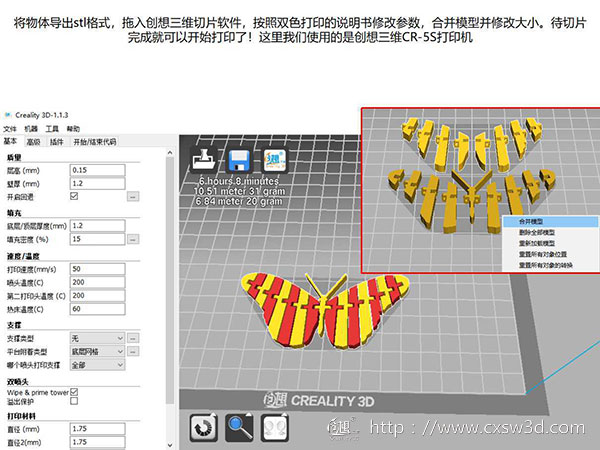

第六步

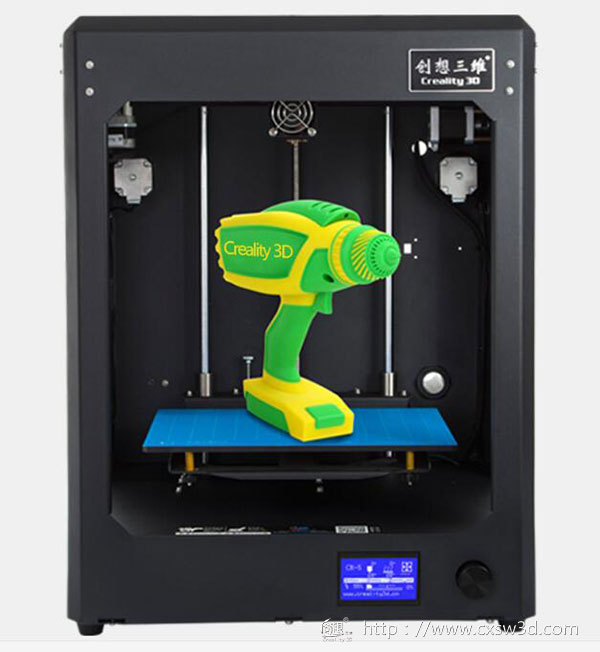

將物體導出stl格式，拖入創想三維切片軟件，按照雙色打印的說明書修改參數，合并模型并修改大小。待切片完成就可以開始打印了！這里我們使用的是創想三維CR-5S 3D打印機。
